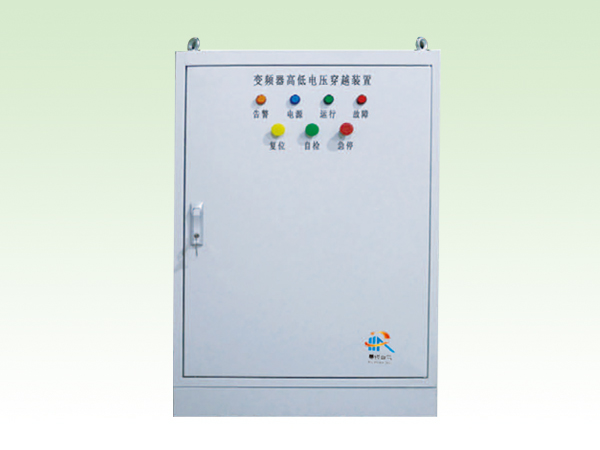

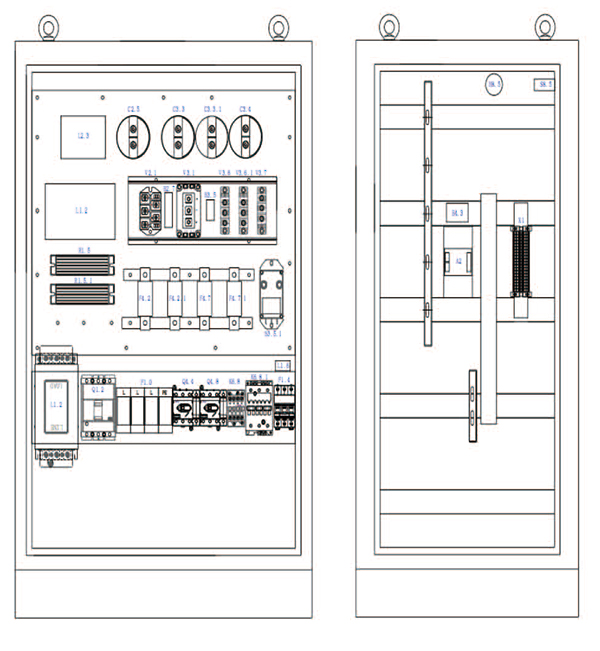

HRT-20 火電機組輔機變頻器高低電壓穿越解決方案

概述：

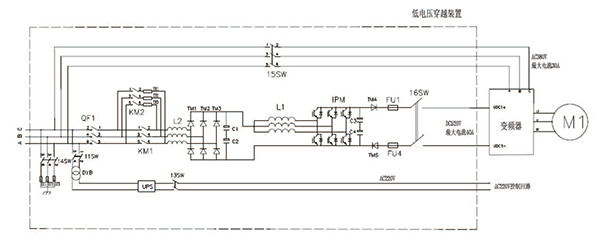

變頻器的輸入電源分為兩路，一路三相交流電經旁路刀閘15SW直接送入變頻器A/B/C三相交流輸入端子；另一路為直流供電通路，三相交流電能經斷路器QF1、電控開關KM1送入由電感L2和二極管整流橋D(TM1、TM2、TM3)構成的整流回路，變換為直流電能并儲存于電容Cl和C2，電感Ll與IGBT構成BOOST型式的升壓斬波電路，可將Cl/C2上的直流電能變換為電壓等級更高的直流電能儲存于電容C3/C4，并送入變頻器的直流輸入端子。電動開關KM2與電阻Rl-3構成預充電回路，實現在ILP初始上電時為電容Cl/C2/C3/C4的平穩充電功能。
電網電壓正常情況下，電能通過交流旁路向變頻器送電，BOOST升壓電路處于旁路狀態，不參與裝置運行；當電網電壓發生短時跌落，BOOST升壓電路迅速投入運行，輸出穩定的直流電壓，保證變頻器具有穩定的電壓源，進而維持變頻電機的轉速和轉矩恒定。待電網電壓恢復之后，BOOST升壓電路自動退出，變頻器仍然由交流旁路通路送電。
◎當電網電壓正常時裝置待機，電能通過交流旁路向變頻器送電，BOOST升壓電路處于旁路狀態，不參與裝置運行。
◎當電網電壓發生跌落時，BOOST升壓電路以BOOST工作狀態啟動，保證輸出到負。

HRT-20 功能簡述：

◎當電網電壓正常時裝置待機，電能通過交流旁路向變頻器送電，BOOST升壓電路處于旁路狀態，不參與裝置運行。
◎當電網電壓發生跌落時，BOOST升壓電路以BOOST工作狀態啟動，保證輸出到負載穩定的直流電壓。
◎HRT-20裝置共包含兩種機型：HRT-20A型為一拖一模式，即一臺變頻器低電壓穿越電源裝置只拖動一臺變頻器；HRT-20B型為一拖二模式，即一臺變頻器低電壓穿越電源裝置拖動兩臺變頻器；HRT-20C型為一拖四模式，即一臺變頻器低電壓穿越電源裝置只拖動四臺變頻器；HRT-20D型為一拖多模式，即一臺變頻器低電壓穿越電源裝置拖動多臺變頻器。

品種、規格：

◎應用電力電子技術支撐變頻器渡過電網高低壓波動過程；
◎動作迅速，電壓異常響應時間1--2ms：
◎維持時間長，0.2pu電壓下最長可達90秒；
◎可輸出變頻器控制系統所需的控制電源；
◎多種狀態、遠方控制信號輸入輸出；
◎內部無電池，在生命周期內免更換或維護部件；
◎產品系列化，可匹配各種功率變頻器；
◎現場施工簡單，配置靈活。
